Tutma halkaları veya snap halkaları olarak da bilinen Circlips, bir şaftta veya bir muhafazanın içindeki parçaları sabitlemek için kullanılan temel bileşenlerdir. Küçük boyutlarına rağmen, montajları yerinde tutmada, özellikle dönen veya kayar parçalara sahip mekanik sistemlerde kritik bir rol oynarlar. En yaygın türler arasında iç circlips Ve harici circlips . Benzer amaçlara hizmet ederken - bileşenlerin yanal hareketini kveyauyan - tasarımları, işlevleri ve kurulumları oldukça farklıdır.
Bu makalede, Dahili ve harici daireler arasındaki temel farklılıklar yapıları, uygulamaları, kurulum yöntemleri ve ihtiyaçlarınız için doğru türün nasıl seçileceği dahil.
Circlips nedir?
Circlips, bir delikte (delik) veya bir şaftta işlenmiş oluklara uyan yarı esnek metal halkalardır. Mekanik bağlantı elemanları olarak hareket ederler, bileşenlerin eksen boyunca kaymasını veya kaymasını önlerler. Çemberler tipik olarak yay çeliği veya paslanmaz çelikten yapılır, tekrarlanan montaj ve sökme için gereken esnekliği ve mukavemeti sağlar.
Circlips çeşitli tasarımlarda gelir, ancak iki ana tür şunlardır:
İç circlips - Bir delik veya muhafazanın içindeki bir oluğa sığar
Harici circlips - Bir şaftın dışındaki bir oluğa takın
1. Tasarım ve Yapı

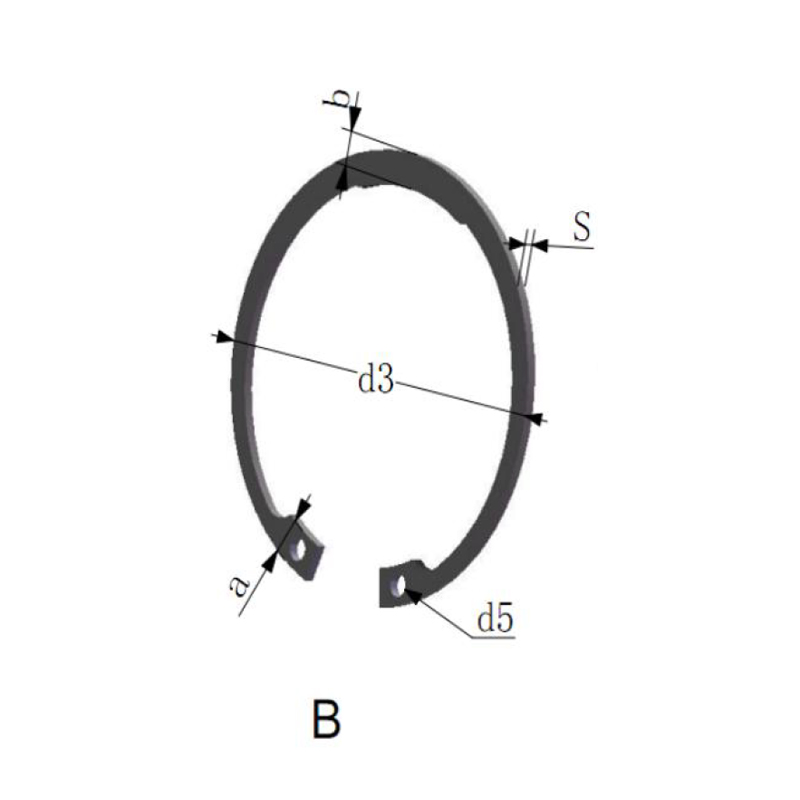

İç circlips
İçine sığacak şekilde şekillendirilmiş iç çap silindirik bir delik veya konut
Uçlar genellikle küçük delikler veya circlip pense için pabuçlarla donatılmıştır
Takıldığında sıkıştırın, kendilerini yerinde tutmak için dışa dönük basınç uygulayarak
Harici circlips
Etrafını sarmak için tasarlanmış harici çap bir şaft
Kurulum sırasında genişleyen açık uçlar
Oturmuş kalmak için içe doğru baskı uygulayarak şaft oluğuna büzülme
2. Kurulum ve kaldırma
Her iki daire türü de, Circlip pense Ya da çırpınan pens, circlip'in uçlarındaki deliklere uyan uçlarla.
Dahili Circlips Yükleme:
Kullanmak Dahili Circlip pense dış açılış ipuçları ile
Uçları Circlip deliklerine yerleştirin, halkayı sıkıştırın ve deliğin iç oluğuna yerleştirin
Circlip'in yerine oturmasına izin vermek için serbest bırakın
Harici Circlips'in yüklenmesi:
Kullanmak harici circlip pense içe kapanış ipuçlarıyla
İpuçlarını ekleyin, circlip'i genişletin ve şaftın üzerinden oluğa kaydırın
Yüzüğü rahat bir şekilde oturtmak için serbest bırakın
Sökme, aynı pense türünü kullanarak kurulumun tersidir.
3. Uygulamalar
Uygulamalardaki birincil ayrım, bileşenin bir deliğin içinde veya bir şaft üzerinde tutulması gerektiğine bağlıdır.
Dahili Circlips şu şekilde kullanılır:
Bileşenlerin kaymasını önlemek delikler veya silindirik muhafazalar
Bir deliğin içinde yatakları, kolları veya burçları tutun
Otomotiv iletimlerinde, hidrolik silindirlerde ve dişli gövdelerinde yaygın
Harici circlips şu şekilde kullanılır:
Parçaların kaymasını önlemek Dönen şaft veya aks
Güvenli dişliler, kasnaklar veya rulmanlar yerinde
Genellikle elektrik motorlarında, tahrik şaftlarında ve takım tezgahı düzeneklerinde bulunur
4. Avantajlar ve düşünceler
| Özellik | İç circlips | Harici circlips |
| Montaj Konumu | Bir delik veya konut içinde | Bir şaftın etrafında |
| Kurulum kuvveti | Kurulum sırasında sıkıştırılmış | Kurulum sırasında genişletildi |
| Yük yönü | Dışa doğru itmeye kuvvet veriyor | Zorlamayı içe doğru direnir |
| Ortak kullanım | Konut tutma | Şaft tutma |
Dahili Circlip Artıları:
Kapalı ortamların içindeki bileşenleri korur
Dış kontaminasyon riskinin azalması
Düzgün, daha az çıkıntı yapan parça ile kaplama
Harici Circlip Artıları:
İncelemesi ve değiştirilmesi kolay
Dönen şaftlarda güçlü radyal kavrama
Açık sistemlere kurulumu genellikle daha kolay
5. Malzeme ve kaplamalar
Her iki tür de tipik olarak aşağıdakilerden yapılır:
Karbon yay çeliği - Dayanıklı, yüksek gerilme mukavemeti ile
Paslanmaz çelik -Deniz veya gıda sınıfı ortamlar için korozyona dayanıklı
Fosfat veya siyah oksit kaplamalar - Sürtünmeyi azaltın ve korozyona diren
Çinko kaplama seçenekleri - Ek pas direnci ve görsel kontrast için
Bazı uygulamalar, hassas ortamlarda daha yüksek yük direnci veya manyetik olmayan alaşımlar için ısıl işlem görmüş circlips gerektirebilir.
6. Standartlar ve boyutlar
Circlips, uluslararası standartlara göre standart boyutları takip eder:
Din 472 - delikler için dahili circlips
Din 471 - Şaftlar için harici circlips
ANSI/ASME B18.27 - Kuzey Amerika Snap Ring Standardı
Her zaman oluk çapına ve halka kalınlığına göre doğru boyutu seçin. Yanlış boyutlandırma, makine hasarına veya güvenlik tehlikelerine neden olabilecek circlip arızasına yol açabilir.
7. İç ve dış çemberler arasında seçim
Bir circlip seçerken aşağıdakileri sorun:
Bileşen bulunur bir konut içinde or şaftta ?
Nedir Beklenen eksenel yük yönü ?
Ne kadar montaj alanı Mevcut mu?
Nedir çevre koşulları (Nem, sıcaklık, kimyasallar)?
Ki düzenli bakım veya sökme gerekli mi?
Hem iç hem de dış bağlantıları içeren projeler için kullanılmak yaygındır. Her iki tür çember türü Birlikte, her biri belirli bir tutma işlevi sunar.
Çözüm
Konseptte benzer olmasına rağmen, iç ve harici daireler Farklı amaçlara hizmet eder ve mekanik montajların farklı bölümlerine göre uyarlanmıştır. Aralarındaki farkı - nasıl kurdukları, nereye uydukları ve nasıl işledikleri - güvenli, güvenli ve etkili makine tasarımı sağlamak için çok önemlidir.
İster endüstriyel ekipman, otomotiv sistemleri veya hassas araçlar üzerinde çalışıyor olun, doğru circlip türünü ve boyutunu seçmek, performansı korumak ve zaman içinde aşınmayı en aza indirmek için anahtardır. Şüphe duyduğunuzda, endüstri standartlarına bakın veya uygulamanız için uygun olanı bulmak için bir üreticiye danışın.
Bu küçük ama güçlü bileşenlere hakim olan mühendisler ve teknisyenler, dönen parçaların güvenli kalmasını, hareketli bileşenlerin hizalanmasını ve mekanik sistemlerin güvenli ve sorunsuz bir şekilde çalışmasını sağlayabilir. .
